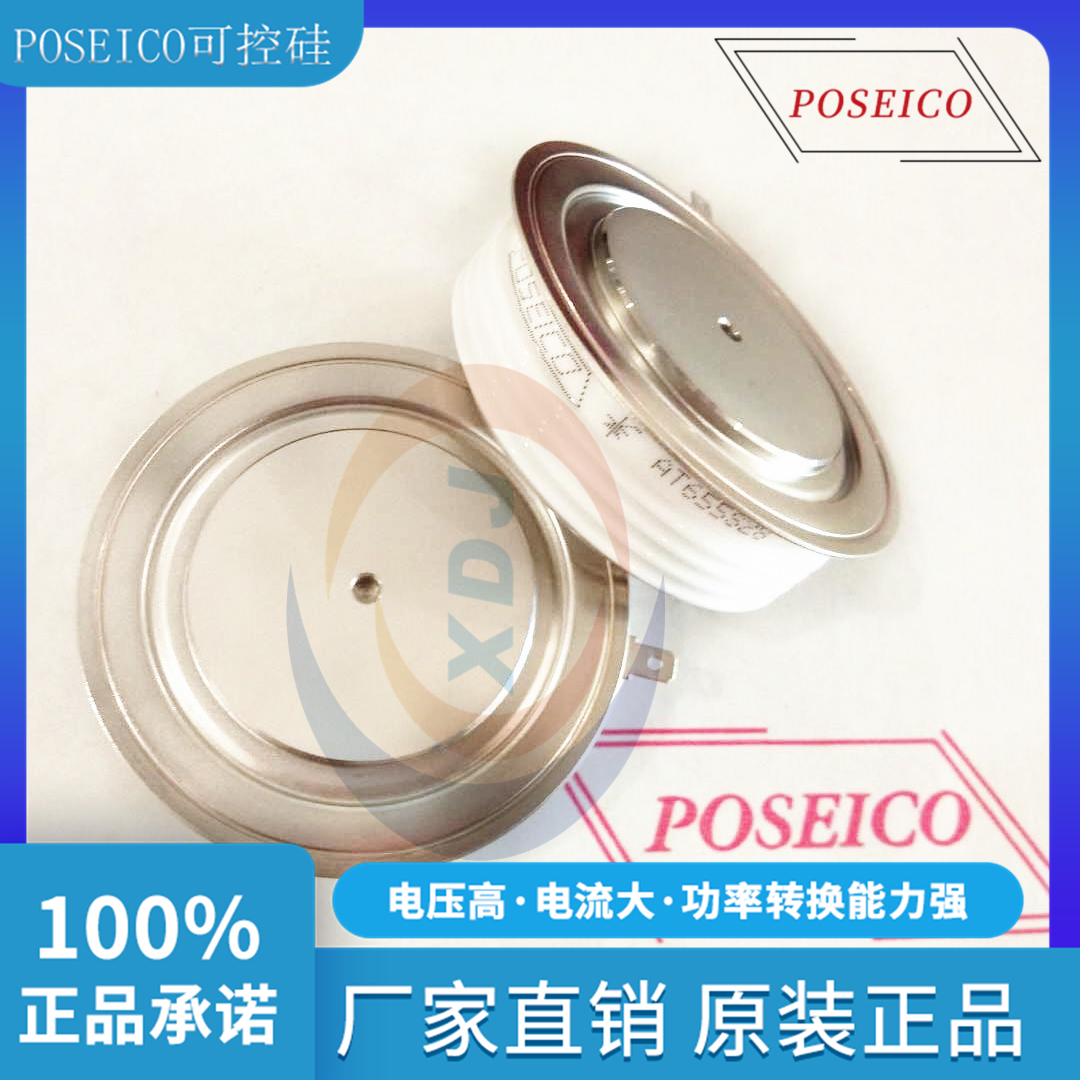

意大利POSEICO可控硅AT866LTS24晶闸管 N3930ZD160
  • 意大利POSEICO可控硅AT866LTS24晶闸管 N3930ZD160
  • 意大利POSEICO可控硅AT866LTS24晶闸管 N3930ZD160
  • 意大利POSEICO可控硅AT866LTS24晶闸管 N3930ZD160

产品描述

名称晶闸管 封装国际封装 批号new 型号齐全 包装盒装
晶闸管的工作过程
晶闸管是四层三端器件,它有J1、J2、J3三个PN结,可以把它中间的NP分成两部分,构成一个PNP型三极管和一个NPN型三极管的复合管。
当晶闸管承受正向阳极电压时,为使晶闸管导通,必须使承受反向电压的PN结J2失去阻挡作用。每个晶体管的集电极电流同时就是另一个晶体管的基极电流。因此是两个互相复合的晶体管电路,当有足够的门极电流Ig流入时,就会形成强烈的正反馈,造成两晶体管饱和导通。
设PNP管和NPN管的集电极电流分别为IC1和IC2,发射极电流相应为Ia和Ik,电流放大系数相应为α1=IC1/Ia和α2=IC2/Ik,设流过J2结的反相漏电流为ICO,晶闸管的阳极电流等于两管的集电极电流和漏电流的总和:
Ia=IC1+IC2+ICO
=α1Ia+α2Ik+ICO (1)
若门极电流为Ig,则晶闸管阴极电流为:Ik=Ia+Ig。
硅PNP管和硅NPN管相应的电流放大系数α1和α2随其发射极电流的改变而急剧变化。当晶闸管承受正向阳极电压,而门极未接受电压的情况下,式(1)中Ig=0,(α1+α2)很小,故晶闸管的阳极电流Ia≈ICO,晶闸管处于正向阻断状态;当晶闸管在正向门极电压下,从门极G流入电流Ig,由于足够大的Ig流经NPN管的发射结,从而提高放大系数α2,产生足够大的集电极电流IC2流过PNP管的发射结,并提高了PNP管的电流放大系数α1,产生更大的集电极电流IC1流经NPN管的发射结,这样强烈的正反馈过程迅速进行。
当α1和α2随发射极电流增加而使得(α1+α2)≈1时,式(1)中的分母1-(α1+α2)≈0,因此提高了晶闸管的阳极电流Ia。这时,流过晶闸管的电流完全由主回路的电压和回路电阻决定,晶闸管已处于正向导通状态。晶闸管导通后,式(1)中1-(α1+α2)≈0,即使此时门极电流Ig=0,晶闸管仍能保持原来的阳极电流Ia而继续导通,门极已失去作用。在晶闸管导通后,如果不断地减小电源电压或增大回路电阻,使阳极电流Ia减小到维持电流IH以下时,由于α1和α2迅速下降,晶闸管恢复到阻断状态。

晶闸管的种类?
1, 可关断型晶闸管 KG
普通型晶闸管,在控制极G加上正向触发信号普通型晶闸管导通后,控制极G就失去作用,要使普通型晶闸管关断,必须阳极A与阴极K的正向电压为零或加上负电压。而可关断型晶闸管只要在控制极G加上足够大且较宽的负向触发电流,就可以使晶闸管有效关断。
用途:一般使用在斩波调速、变频调速、逆变电源及直流控制电路中,如直流负载(继电器线圈、电磁阀、电磁离合器、直流电机)的电源通断、汽车点火器等。
2, 双向晶闸管 KS
普通型晶闸管,如果在阳极A与阴极K的加上负向电压,即使在控制极G加上正向触发信号,普通型晶闸管也不会导通。而双向晶闸管却能够导通。要使双向晶闸管关断,必须阳极A与阴极K的之间的电压为零。
用途:一般使用在交/直流控制电路中,如调压器;逆变器;交/直流负载开关等。
3, 逆导晶闸管KN(亦称反向导通晶闸管)
在某些应用场合(如逆变器、斩波器等)要求晶闸管阳极A与阴极K端并接反向二极管,而逆导晶闸管正是基于这个要求,在一个硅片材料上,将晶闸管与反向二极管集成在了一起。因而逆导晶闸管具有正向导通可控、反向自然导通且可通过大电流的不可控;具有耐高压、耐高温;关断时间短、通态电压低等优良性能等特点。
用途:一般用于开关电源;UPS不间断电源;高压、大功率负载上。如轨道交通的电源。
4, 快速晶闸管KK
由于在某些应用领域,要求晶闸管能够快速响应及通断功能,而快速晶闸管是在普通晶闸管制作基础上,改变了制作工艺,使得晶闸管在开通与关断时间上大幅缩短,开通时间为8μs左右;关断时间为50μs左右。主电路换向时间小于60ms,同时工作频率也提升至几千HZ。
用途:常用于UPS不间断电源;三相变频电源;中频电源;超声波电源;逆变器、斩波器;快速开关,脉宽调制器,多谐振荡器等
5,光控晶闸管
光控晶闸管是既可利用光源激发导通;也可象普通晶闸管由控制极G触发信号来导通的晶闸管,在结构上有两端(无控制极G)和三端之分。光控制是,其主电路与控制电路在电气上完全绝缘。

可控硅与晶闸管有什么区别?
晶闸管(THYRISTOR)又名可控硅,属于功率器件领域,是一种功率半导体开关元件,可控硅是其简称,按其工作特性,可控硅可分为单向可控硅(SCR)、双向可控硅(TRIAC)。可控硅也称作晶闸管,它是由PNPN四层半导体构成的元件,有三个电极、阳极A、阴极K和控制极G。可控硅在电路中能够实现交流电的无触点控制,以小电流控制大电流,并且不象继电器那样控制时有火花产生,而且动作快、寿命长、可靠性好。在调速、调光、调压、调温以及其他各种控制电路中都有它的身影。可控硅分为单向的和双向的,符号也不同。
单向可控硅有三个PN结,由外层的P极和N极引出两个电极,分别称为阳极和阴极,由中间的P极引出一个控制极。单向可控硅有其独特的特性:当阳极接反向电压,或者阳极接正向电压但控制极不加电压时,它都不导通,而阳极和控制极同时接正向电压时,它就会变成导通状态。一旦导通,控制电压便失去了对它的控制作用,不论有没有控制电压,也不论控制电压的极性如何,将一直处于导通状态。要想关断,只有把阳极电压降低到某一临界值或者反向。
双向可控硅的引脚多数是按T1、T2、G的顺序从左至右排列(电极引脚向下,面对有字符的一面时)。加在控制极G上的触发脉冲的大小或时间改变时,就能改变其导通电流的大小。与单向可控硅的区别是,双向可控硅G极上触发脉冲的极性改变时,其导通方向就随着极性的变化而改变,从而能够控制交流电负载。而单向可控硅经触发后只能从阳极向阴极单方向导通,所以可控硅有单双向之分。电子制作中常用可控硅,单向的有MCR-100等,双向的有TLC336等双向可控硅按象限来分,又分为四象三端双向可控硅、三象限双向可控硅;按封装分:分为一般半塑封装,外绝缘式全塑封装;按触发电流来分:分为微触型、高灵敏度型、标准触发型;按电压分:常规电压品种、高压品种。可控硅产品由于它在电路应用中的效率高、控制特性好、寿命长、体积小、功能强等优点,自上个世纪六十长代以来,获得了迅猛发展,并已形成了一门独立的学科。“晶闸管交流技术”。可控硅发展到今天,在工艺上已经非常成熟,品质更好,成品率大幅提高,并向高压大电流发展。
可控硅在应用电路中的作用体现在:可控整流:如同二极管整流一样,将交流整流为直流,并且在交流电压不变的情况下,有效地控制直流输出电压的大小即可控整流,实现交流→可变直流之转变;无触点功率静态开关(固态开关):
作为功率开关元件,可控硅可以代替接触器、继电器用于开关频率很高的场合。因此可控硅元件被广泛应用于各种电子设备和电子产品的电路中,多作可控整流、逆变、变频、调压、无触点开关等用途。家用电器中的调光灯、调速风扇、冷暖空调器、热水器、电视、冰箱、洗衣机、照相机、音响组合、声控电路、定时控制器、感应灯、圣诞灯控制器、自动门电路、以及玩具装置、电动工具产品、无线电遥控电路、摄像机等工业控制领域等都大量使用了可控硅器件。在这些应用电路中,可控硅元件多用来作可控整流、逆变、变频、调压、无触点开关等。

本公司长期供应三菱(MITSUBISHI)、富士(FUJI)、欧派克(EUPEC)、西门康(SEMIKRON)、西码(WESTCODE)、三社(SANREX) 、ABB公司现代功率器件(IGBT、GTR、IPM、PIM、GTO、单,双向可控硅、平板系列模块、熔断器等。具体型号如下:
西码平板可控硅
N0606YC200
N0606YC240
N0606YC250
N0606YC200
N0606YC240
N0606YC250
N1042LC120
N1042LC180
N1114LC120
N1114LC180
N1265LC120
N1265LC160
N1297NC200
N1297NC260
N0465WN140
N0465WN160
N0530YN220
N0530YN250
N0795YN140
N0795YN180
N1075LN180
N1140LN140
N1159NC380
N1159NC420
N0910LC200
N0910LC260
N1479NC24R
N1479NC30R
N1479NC240
N1479NC300
N1547NC160
N1547NC200
N1588NC200
N1588NC260
N1718NC120
N1718NC180
N1718NC200
N1802NC120
N1802NC160
N2046NC120
N2046NC160
N2086NC060
N2086NC100
N2600MC160
N2600MC180
N2825TE450
N2825TE400
N2825TJ400
N2825TJ450
N2830HE260
N2830HE280
N2900QL020
N2900QL040
N2900QL060
N3165HA260
N3165HA280
N3175HE160
N3175HE180
N3533ZC180
N3565HA160
N3565HA180
N3790TE240
N3790TE280
N3790TJ240
N3790TJ280
N4340TE180
N4340TE220
N4340TJ180
N4340TJ220
N0194WC120
N0194WC160
N0255WC120
N0255WC160
N0339WC120
N0339WC160
N0392WC120
N0392WC160
N0491WC040
N0491WC080
N0606YS200
N0606YS240
N0606YS250
N0616LC400
N0616LC450
N0634LC380
N0634LC420
N0646LC300
N0646LC360
N0676YS120
N0676YS180
N0734YS120
N0734YS160
N0782YS120
N0782YS160
N0845NC600
N0845NC650
N0845NG600
N0845NG650
N0882NC400
N0882NC450
N0910LS200
N0910LS260
N0992YS020
N0992YS060
N1010NC300
N1010NC380
N1042LS120
N1042LS180
N1114LS120
N1114LS160
N1114LS180
N1132NC300
N1132NC320
N1159NC380
N1159NC420
N1174JK200
N1174JK220
N1263JK160
N1263JK180
N1265LS120
N1265LS160
N1297NS200
N1297NS260
N1314NC300
N1314NC360
N1351VC400
N1351VC450
N1351VF400
N1351VF450
N1366JK080
N1366JK120
N1366JK140
N1449QL200
N1449QL220
N1467NS200
N1467NS260
N1479NS240
N1479NS300
N1581QL160
N1581QL180
N1547NS160
N1547NS200
N1588NS200
N1588NS260
N1651QK200
N1651QK220
N1661VC300
N1661VC360
N1661VF300
N1661VF360
N1712VC240
N1712VC300
N1712VF240
N1712VF300
N1718NS120
N1718NS180
N1718NS200
N1802NS120
N1802NS160
N1806QK160
N1806QK180
N1817QK080
N1817QK120
N1817QK140
N2046NS120
N2046NS160
N2083QK080
N2083QK120
N2083QK140
N2086NS060
N2086NS100
N2015ML200
N2015ML220
N2154JK020
N2154JK040
N2154JK060
N2172ZC400
N2172ZC450
N2172ZD400
N2172ZD450
N2191ML160
N2191ML180
N2293VC180
N2293VC220
N2293VF180
N2293VF220
N2367MK200
N2367MK220
N2418ZC300
N2418ZC360
N2418ZD300
N2418ZD360
N2500VC120
N2500VC160
N2500VF120
N2500VF160
N2520ML080
N2520ML120
N2520ML140
N2543ZC240
N2543ZC300
N2543ZD240
N2543ZD300
N2593MK160
N2593MK180
N2783QL020
N2783QL040
N2783QL060
N3012ZC200
N3012ZC260
N3012ZD200
N3012ZD260
N3022MK080
N3022MK120
N3022MK140
N3022ZC160
N3022ZC220
N3022ZD160
N3022ZD220
N3029ZC240
N3029ZC280
N3029ZD240
N3029ZD280
N3229QK020
N3229QK040
N3229QK060
N3533ZC140
N3533ZC200
N3533ZC220
N3533ZD140
N3533ZD200
N3533ZD220
N3597ML020
N3597ML040
N3597ML060
N3839TC300
N3839TC350
N3839TD300
N3839TD350
N3880ZD160
N3880ZD180
N3904HK200
N3904HK220
N3930ZC120
N3930ZC160
N3930ZD120
N3930ZD160
N4085ZC080
N4085ZC120
N4085ZD080
N4085ZD120
N4151FC360
N4151FC420
N4151FD360
N4151FD420
N4316MK020
N4316MK040
N4316MK060
N4400TC120
N4400TC160
N4400TC200
N4400TC220
N4400TC280
N4400TD120
N4400TD160
N4400TD200
N4400TD220
N4400TD280
N4472HK160
N4472HK180
N4803FC300
N4803FC350
N4803FD300
N4803FD350
N5177FC200
N5177FC280
N5177FD200
N5177FD280
N5946FC180
N5946FC220
N5946FD180
N5946FD220
N6012ZD020
N6012ZD040
N6012ZD060
N6974HK020
N6974HK040
N6974HK060
NX203MC300
NX203MC360
NX204MC240
NX204MC280
西码平板可控硅
K0349LC600
K0349LC650
K0349LG600
K0349LG650
K0443LC600
K0443LC650
K0443LG600
K0443LG650
K0566LC440
K0566LC480
K0566LC520
K0566LG440
K0566LG480
K0566LG520
K0620QA600
K0620QA650
K0620QE600
K0620QE650
K0682LC360
K0682LC420
K0682LG360
K0682LG420
K0769NC600
K0769NC650
K0769NG600
K0769NG650
K0885NC450
K0885NC480
K0885NC520
K0885NG450
K0885NG480
K0885NG520
K0890NC360
K0890NC420
K1000MA600
K1000MA650
K1000ME600
K1000ME650
K1120NC360
K1120NC420
K1120NG360
K1120NG420
K1121NC320
K1121NC360
K1197NC300
K1197NC320
K1351VC600
K1351VC650
K1351VF600
K1351VF650
K1947ZC400
K1947ZC450
K1947ZD400
K1947ZD450
K2065VC360
K2065VC420
K2065VF360
K2065VF420
K2095ZC360
K2095ZC420
K2095ZD360
K2095ZD420
K2359TC600
K2359TC650
K2359TD600
K2359TD650
K2623TC450
K2623TC480
K2623TC520
K2623TD450
K2623TD480
K2623TD520
K2960TC450
K2960TC480
K2960TC520
K2960TD450
K2960TD480
K2960TD520
K2973FC600
K2973FC650
K2973FD600
K2973FD650
K3207EC450
K3207EC480
K3207EC520
K3362TC360
K3362TC420
K3362TD360
K3362TD420
K3503FC450
K3503FC480
K3503FC520
K3503FD450
K3503FD480

K3503FD520
